交叉滾子軸承是一種內圈分割、外圈旋轉 的特殊型號軸承。因被分割的內環或外環，在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，所以安裝交叉滾柱軸環時操作簡單。由于滾柱為交叉排列，因此只用一套交叉滾柱軸環就可承受各個方向的負荷，與傳統型號相比，剛性提高3——4倍。同時，因交叉滾子軸承內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。
在交叉滾子軸承中，因圓柱滾子在上通過間隔保持器被相互垂直地排列，所以一個交叉滾子軸承就可承受徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。內外圈的尺寸被最小限度地小型化，特別極薄型式是接近于極限的小型尺寸，并且具有高剛性，因此其特殊的結構，在工業機器人中通常用作關節軸承。所以最適合于工業用機器人的關節部或旋轉部、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、計量器、 IC 制造裝置等的用途。
交叉滾子軸承的滾子在內輪與外輪間，間隔交叉地彼此成直角方式排列。它們能同時承受來自各方向荷重 ( 如軸向、推力或動量荷重等 ) 。因滾子與軌道表面成線狀接觸，因此，軸承受荷重而彈性變形之可能性很小。此型軸承廣泛運用在如工業自動機械人、工作機械及醫療設施等，需要剛性高、緊密及高轉速下仍能確保精確之場合下。
交叉滾子軸承的安裝次序
安裝交叉滾子軸承時應按以下程序進行
1、安裝前零部件的檢點將軸承座或其他的安裝零部件進行洗凈，消除污垢，并確認各零部件的毛刺是否已被去除。
2、往軸承座或軸里插入由于是薄壁軸承，插入時易發生傾斜，請用塑料錘等一邊找出水平，一邊在圓周方向均勻地敲打，一點一點地插入，直到能通過聲音確認與接觸面完全地靠緊時為止。
3、側面壓緊法蘭盤的安裝
?。?）將側面壓緊法蘭盤放置到位后，將其在圓周方向來回搖動幾次，以調整安裝螺栓的位置。
?。?）安裝壓緊螺栓。用手擰螺栓時，確認沒有因螺栓孔偏離引起螺栓難以擰入。
?。?）壓緊螺栓的擰緊由暫時擰到正式擰緊可分為3到4個階段，按對角線上的順序（如下圖所示）反復擰緊。在擰緊兩分割的內圈或外圈的壓緊螺栓時，擰緊過程中經常將一體的外圈或內圈稍微轉動一下，就能使兩分割部位得到修正。
交叉滾子軸承的特點
交叉滾子軸承，因被分割的內環或外環，在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單。由于滾柱為交叉排列，因此只用1套交叉滾柱軸環就可承受各個方向的負荷，與傳統型號相比，剛性提高3——4倍。同時，因交叉滾子軸承內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。
1、具有出色的旋轉精度
交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，
滾子之間裝有間隔保持器或者隔離塊，可以防止滾子的傾斜所滾子之間相互磨察。另外，不會發生滾子的一方接觸現象或者鎖死現象；同時因為內外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動。
2、操作安裝簡化
被分割成2部分的外環或者內環，在裝入滾子和保持器后，被固定在一起，所以安裝時操作非常簡單。
3、承受較大的軸向和徑向負荷
因為滾子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列。
4、大幅節省安裝空間
交叉滾子軸承的內外環尺寸被最小限度的小型化，特別是超薄結構是接近極限的小型尺寸，并且具有高剛性，所以最適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。
5、轉速能力高
6、減少軸長度和加工成本，熱膨脹導致幾何尺寸的變化有限
7、采用尼龍分隔器，轉動慣量低，啟動扭矩低，易于控制角分度
8、優化預緊力，剛度大，引導滾子運轉精度高
9、滲碳鋼提供優良的抗沖擊力和表面抗磨能力
10、簡單但潤滑充分
高精度交叉滾子軸承用途
1、機床：轉塔刀分度、分度盤、裝載機
2、機器人：旋轉、關節驅動部
3、半導體制造設備：搬運機器人、檢查平臺
4、液晶制造設備：搬運機器人、檢查平臺、感光劑涂抹輥驅動
5、印刷機：感光劑涂抹輥驅動
交叉滾子軸承的潤滑
交叉滾子軸承出廠前已全部裝入了優質潤滑脂，所以可直接裝機使用。但是此軸承比一般的滾子軸承內部空間小，故必須定期補充潤滑脂。補充潤滑脂時通過設在內外圈上的油孔注入。補充間隔通常為每6個月到一年。注潤滑脂時請用同種型號的潤滑脂補充，同時，軸承安裝后，由于潤滑脂的阻力，軸承使用初期旋轉力矩在短時間內會比較大，但等多余的潤滑脂由密封部位溢出后，力矩值就會回到正常的值。
交叉滾子軸承的使用注意事項
被分割的內圈或外圈用螺栓螺母固定后不可分開，可直接裝入軸承座使用。同時，如果軸承內隔離塊裝配錯誤，對旋轉性能、滾動體受力都會產生很大影響，所以請不要隨便將軸承拆開。
1、內圈或外圈的接縫有時會多少有些偏離。在裝入軸承座之前，請將固定內圈或外圈的螺栓松動，用塑料錘進行修正后再安裝。
2、安裝或拆卸時，請不要給聯接螺栓施加外力。
3、請注意安裝零部件的尺寸公差，使側面壓緊法蘭盤能從側面將內圈或外圈結識地壓緊。
交叉圓柱滾子軸承
交叉滾子軸承有兩大類組成，它們“近年”來由于自身的特殊性和其他軸承所不可比擬的優越性而被廣泛使用。
交叉圓柱滾子軸承的主要特點
1、具有出色的旋轉精度
交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止滾子的傾斜貨滾子之間相互磨察，有效防止了旋轉扭矩的增加。另外，不會發生滾子的一方接觸現象或者鎖死現象；同時因為內外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動。
2、操作安裝簡化
被分割成2部分的外環或者內環，在裝入滾子和保持器后，被固定在一起，所以安裝時操作非常簡單。
3、承受較大的軸向和徑向負荷
因為滾子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
4、大幅節省安裝空間
交叉滾子軸承的內外環尺寸被最小限度的小型化，特別是超薄結構是接近極限的小型尺寸，并且具有高剛性，所以最適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

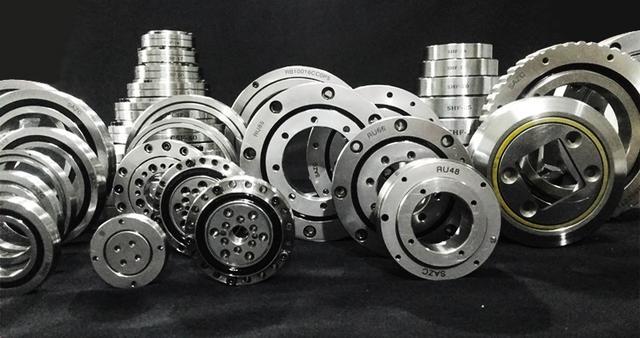

型號與種類
XRB型（外圈分割型）
XRB系列型號(THK對應型號為RB系列，IKO對應型號為CRB系列)為交叉圓柱滾子軸承的基本型，內、外環尺寸被最小限度地小型化，其構造是外環是分割型，內環是一體設計，適合于要求內環旋轉精度高的部位。
XRE型（內圈分割型）
XRE系列型號(THK對應型號系列為RE系列)是由XRB型的設計理念產生的新型式，主要尺寸與XRB型相同。其構造是內環是分割型，外環是一體設計，適合于要求外環旋轉精度高的部位。

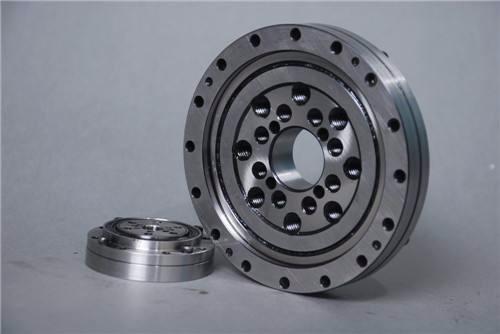

XRU型（內、外圈一體型）
XRU系列型號（對應THK公司RU系列和IKO公司CRBF系列）由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。
XRBC型（外圈分割型）
XRBC系列型號（對應IKO公司CRBC系列）其構造是外環是分割型，內環是一體設計，帶保持架滿裝滾子軸承。適合于要求內環旋轉精度高的部位。
XRBH型（內、外圈一體型）
XRBH系列型號（對應IKO公司CRBH系列）內、外環都是一體結構，用于外環和內環旋轉。

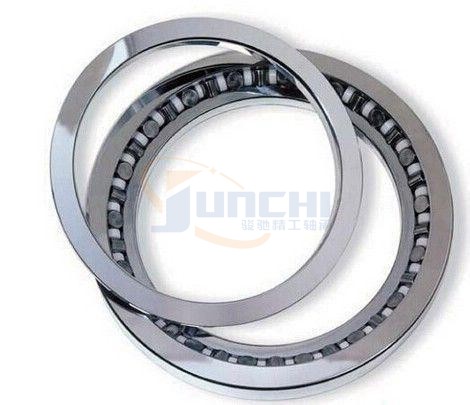

XRA型（外圈分割、超薄型）
XRA系列型號（對應THK公司RA系列）是將XRB型內、外環厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。
XRC型（外圈分割型）
XRC系列型號（對應INA公司SX系列），結構與XRB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。

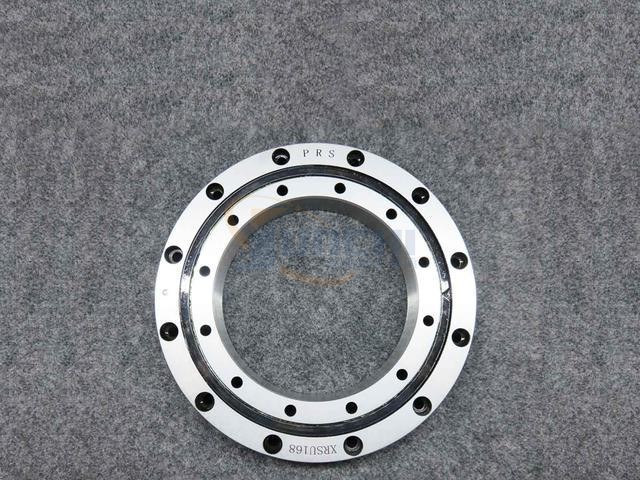

XRSU08型（內外圈一體型）
XRSU08系列型號（對應INA公司XSU08系列）與XRU系列相近，內外環已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

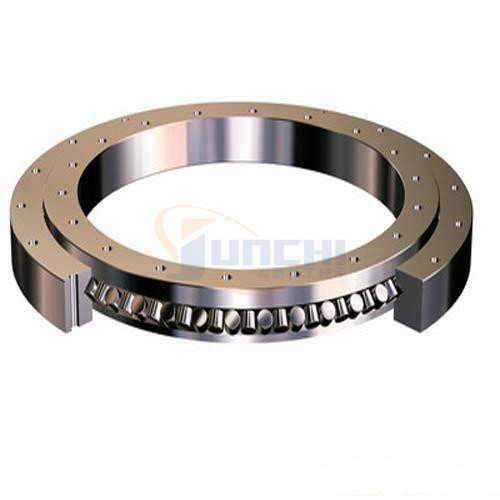

交叉圓錐滾子軸承
簡介
XRT系列交叉滾子軸承的設計能在較小的空間內提供較高的旋轉精確度和剛度，大幅度節省材料成本。這類軸承是將兩套軸承滾道和滾子按直角十字交叉安裝在一起，相鄰滾子朝相反方向，滾子與滾子之間安裝有隔離塊，滾子上還裝有支撐墊片，這使得滾子的兩個半列容進同一空間內。軸承的夾角和錐形幾何形狀使得軸承有效跨度要比軸承本身的實際寬度大好幾倍。
XRT系列軸承適用于高速機床應用，如立式鏜床和立式磨床。也特別適用于許多空間有限，旋轉精度要求較高的設備。
尺寸范圍
內徑 101.600 mm 至 2463.800 mm (4.000 in. 至97.000 in.)
外徑 279.400 mm至2819.400 mm (11.000 in. 至111.000 in.)
設計特性
XRT系列有兩列圓錐滾子在成90°的V型滾刀面上通過間隔保持器垂直交叉排列，能夠承受徑向負荷、軸向負荷等所有方向的負荷。
滾道和滾子構造上的線接觸提供了最大旋轉精度、高穩定度和更大的傾斜剛度。
預負荷的可調節設計延長了軸承壽命，在最大限度內加大了剛度并提供了最小跳動。
尼龍隔圈慣性較低，運行扭矩較小。
部件采用表面滲碳鋼或者電渣重熔軸承鋼制造，抗沖擊性能好。
應用范圍
機床用精密旋轉分度臺
立式和臥式鏜床
立式磨床 旋轉表面磨床 大型滾齒機 槍炮和雷達回轉臺 大型無線電和光學望遠鏡 旋轉攝像機 轉向樞軸和連鑄機 高度受限的樞軸顯微鏡臺 桿中心支軸 旋轉轉向架 焊接支架 回轉裝配夾具 工業機器人 精密旋轉工作臺 醫療器械 計量器具 IC制造裝置
IKO交叉滾子軸承型號都有哪些？
KO交叉滾子軸承具有高剛性屬于緊湊型軸承，適用于比較復雜的負載場所。洛陽佰納軸承公司的IKO交叉滾子軸承可同時承受徑向，推力和力矩載荷。這些緊湊型軸承具有在內圈和外圈之間以直角交叉排列的滾子。因為它們的高旋轉精度被廣泛應用于機床，工業機器人和醫療設備上。密封軸承包含合成橡膠密封，以防止灰塵，污垢和油脂。以下是IKO交叉滾子軸承型號系列：
1、CRBF交叉滾子軸承型號：帶安裝孔型，高剛性交叉滾子軸承在內圈和外圈上都有安裝孔，便于安裝。由于采用不可分割的設計將內外圈組合成一個結構，因此該軸承具有高剛性和高精度。CRBF系列軸承內徑范圍為10mm-80mm。
2、CRBH交叉滾子軸承型號：高剛性交叉滾子軸承，采用內外圈一體式結構，精度高。內外圈為不可分割的設計，從而將內外圈整合成一個高剛性的結構。CRBH交叉滾子軸承通過安裝在圓柱滾子之間的分離器確保平穩旋轉，適合高轉速。該系列產品內徑范圍從20到300 mm。
3、CRB/CRBC系列交叉滾子軸承：此系列為標準交叉滾子軸承具有兩半式外圈、內圈整體，螺栓連接在一起，以防止在運輸和安裝過程中分離。軸直徑范圍從30到250 mm?？商峁П３旨芎蜐M裝兩種類型。CRB和CRBC可提供內徑大于800mm的型號產品。
4、CRBT交叉滾子軸承型號：超薄的交叉滾子軸承具有非常緊湊的設計，只有5.5 mm高和5 mm寬。
隔離塊裝在圓柱滾子之間提供了平滑的轉動。輕巧緊湊，以滿足機器小型化和輕量化計劃。內徑范圍從20到50 mm。
5、CRBS超薄交叉滾子軸承具有比內徑小的外徑，加上窄的寬度。軸徑范圍從50到200mm.可提供保持架，隔離塊和滿裝型結構產品。
交叉滾子轉盤軸承相對于普通轉盤軸承的優勢：
1、交叉滾子轉盤軸承所能達到的精度等級要遠高于普通轉盤軸承，能達到的徑向跳動、軸向跳動要遠高于普通轉盤軸承。
2、交叉滾子轉盤軸承剛性比普通轉盤軸承大得多，運轉噪音要比交叉滾子軸承小，所以，在低噪音的工作環境，選擇交叉滾子轉盤軸承要好一些。
3、結構方面交叉滾子轉盤軸承和普通轉盤軸承相比，交叉滾子轉盤軸承結構相對簡單的多，通過一排在單滾道上相互交叉排列的圓柱形滾動體，就可以得到相當大的軸承向、徑向承載力及傾覆力矩，而普通轉盤軸承必須通過三排圓柱形滾動體在三排滾道上順序排列，才能達到相同的效果。這樣下來，交叉滾子轉盤軸承要比普通三排滾子轉盤軸承占用空間要小得多，重量更輕便化。
在結構方面，交叉滾子轉盤軸承和交叉滾子軸承結構相對傳統軸承要簡單很多，通過多排排列的圓柱形滾動體，就可以得到相當大的軸向、徑向承載力及傾覆力矩，結構相對簡單得多，而傳統軸承必須通過多套軸承順序排列，才能達到相同的效果，這在設計和裝配安裝方面就帶來了很大的方便。交叉滾子轉盤軸承結構和交叉滾子軸承的單排滾道結構，相對于傳統軸承，占用設備的空間要小很多，裝配難度也大幅度降低。
